【SAP】WDA入门教程Ⅰ:Web Dynpro for ABAP 入门

WDA全称Web Dynpro for ABAP,也写作WD4A或WDA,是用于在ABAP环境中开发Web应用程序的SAP标准UI技术。 它由运行时环境和图形开发环境组成,其中包含集成在ABAP Workbench(SE80)中的特殊Web Dynpro工具。

本教程提供了开发一个WDA程序的分步指南。

1. 创建WDA对象

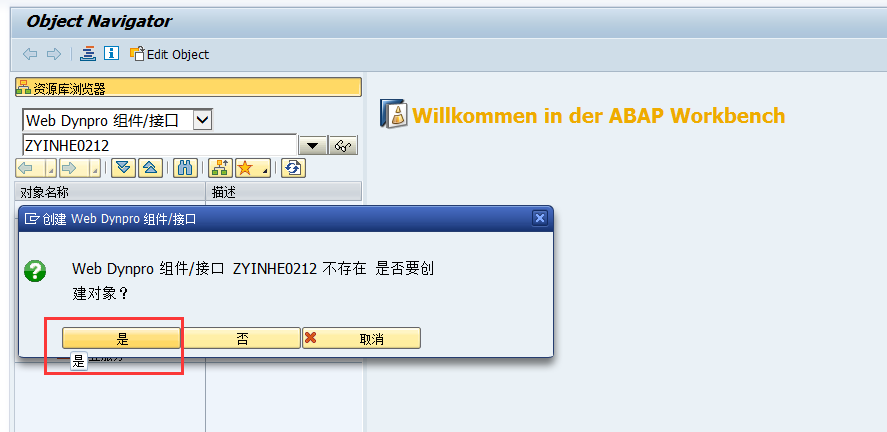

进入事务码SE80,在左侧对象框列表中选择“Web Dynpro组件/接口”,输入对象的名称“ZYINHE0212”,然后回车,系统将询问是否创建此对象,单击“是”。

创建ZYINHE0212

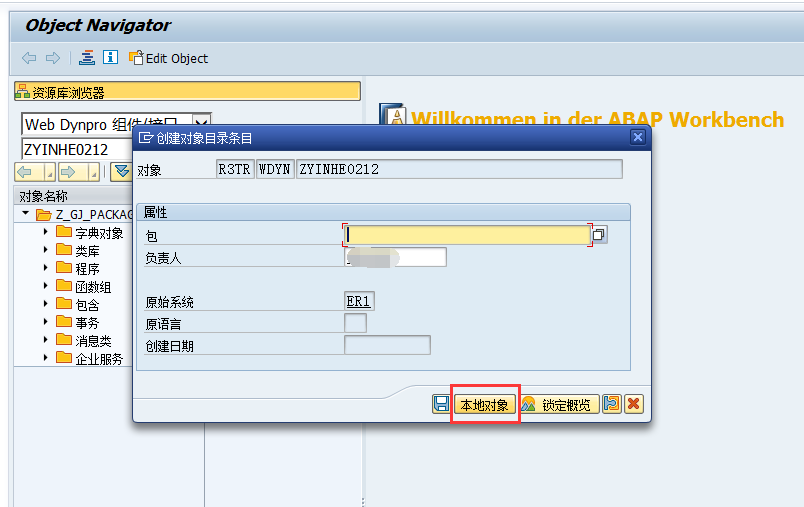

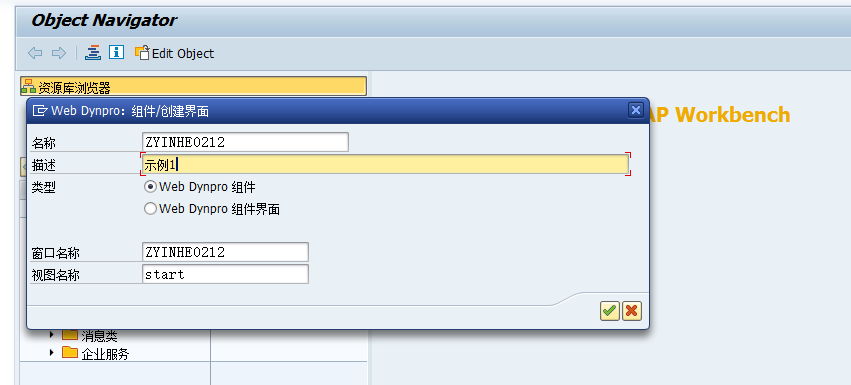

输入对象描述和要创建的视图名称,回车。将会出现一个要求分配包的对话框,这里选择本地对象。

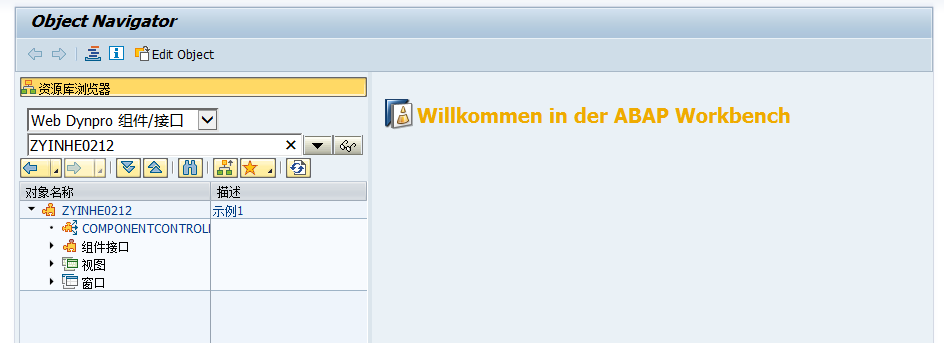

现在,WDA对象就创建好了。

2. 创建视图

视图包含用户与应用程序交互所需的UI元素,SAP提供了许多不同的类型的UI元素。

这里需要创建两个视图,第一个视图已经在创建对象的时候自动创建好了。

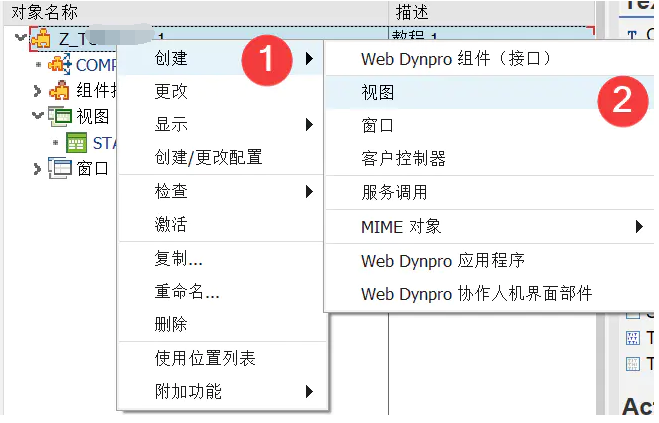

我们再来创建一个Result视图。

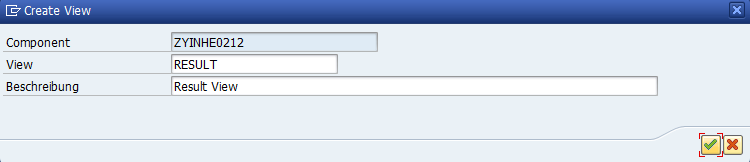

输入描述

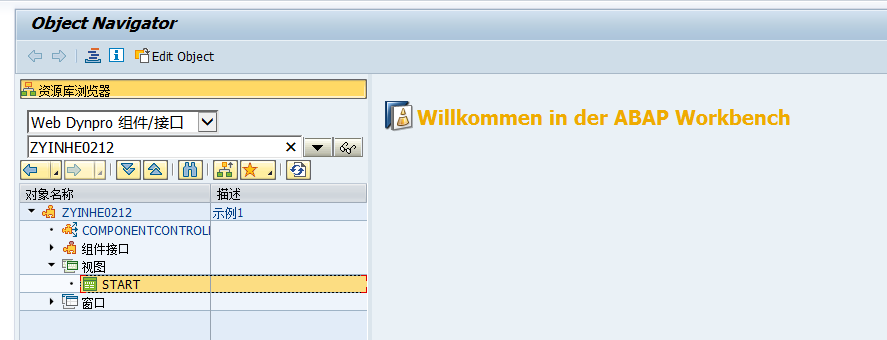

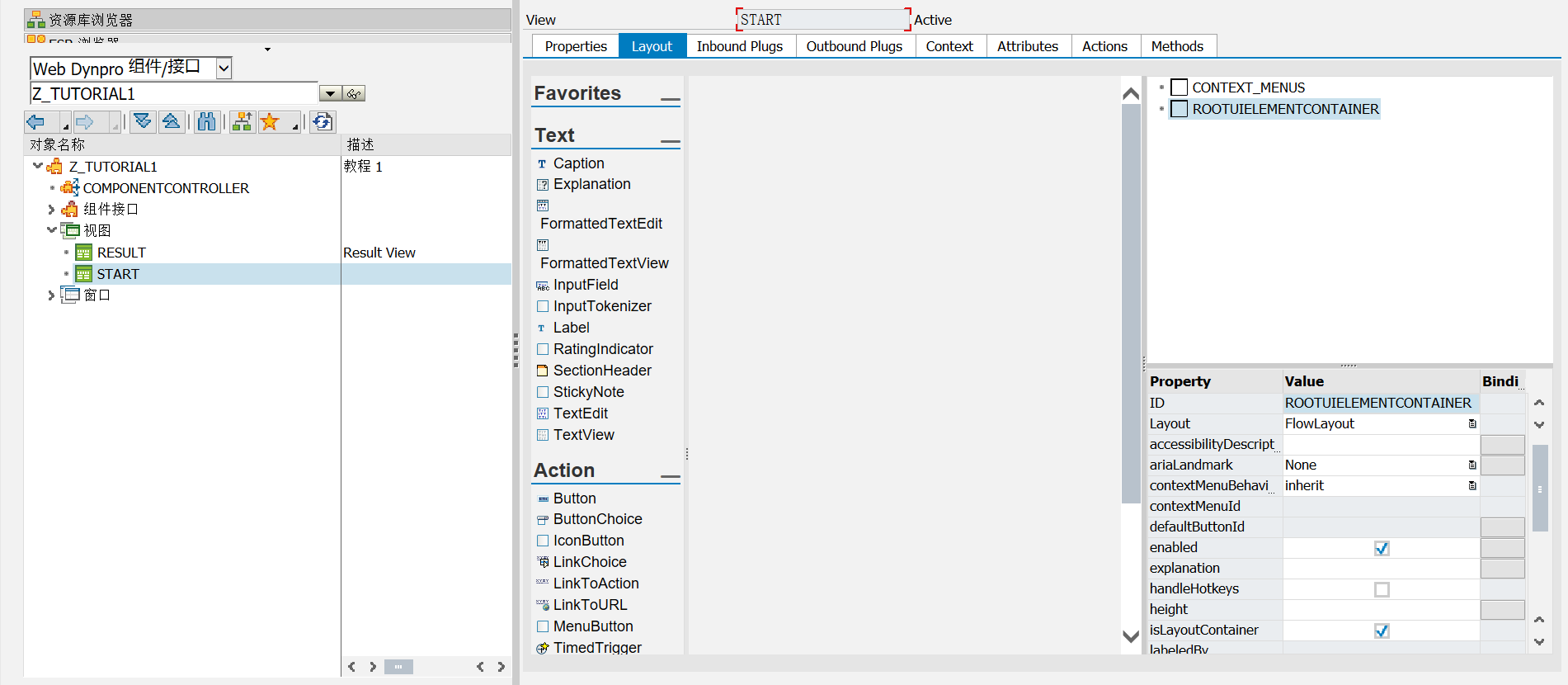

保存并激活所有对象之后,就能看到下图了。

3. 添加UI元素和视图

接下来,我们为Start视图构建用户界面。

如上图所示界面,在右侧找到ROOTUIELEMENTCONTAINER,右键选择“Inser Element”。

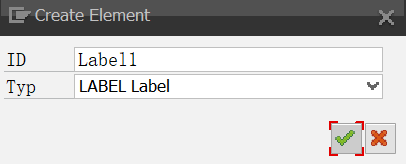

出现一个对话框,输入“Label1”,类型选择“LABEL”。

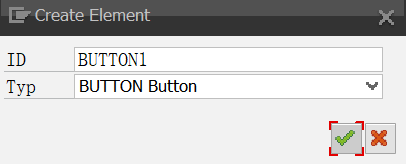

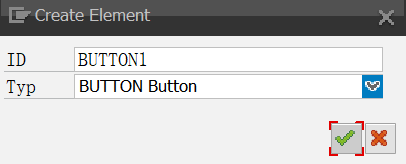

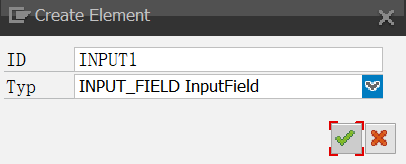

如此,再创建一个输入框和按钮。

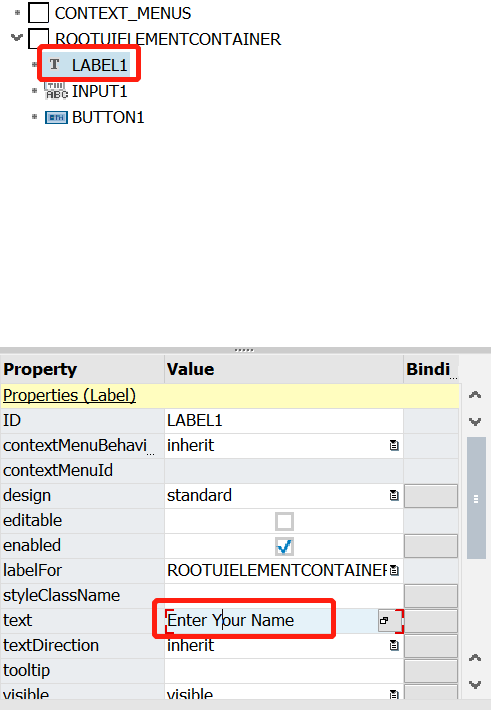

为 Label1 添加显示文本:Enter Your Name。

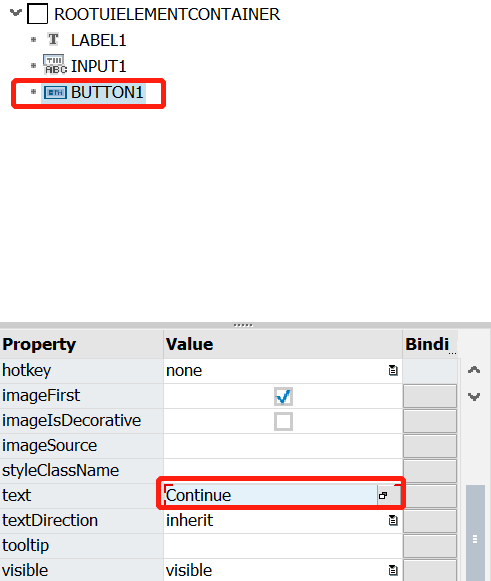

为BUTTON1添加显示文本:Continue。

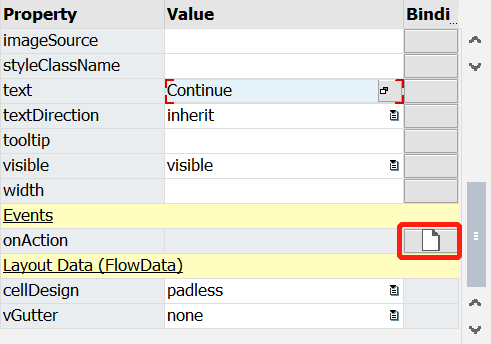

并未其创建事件触发,单击右侧新建按钮。
输入如下信息,填写描述及输出,按回车。

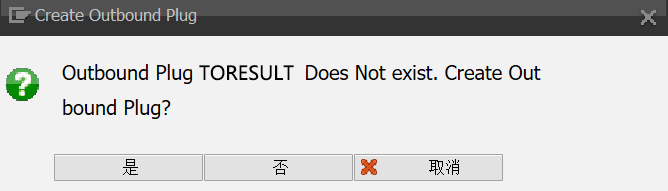

此时出现是否创建Outbound Plug,选择“是”。

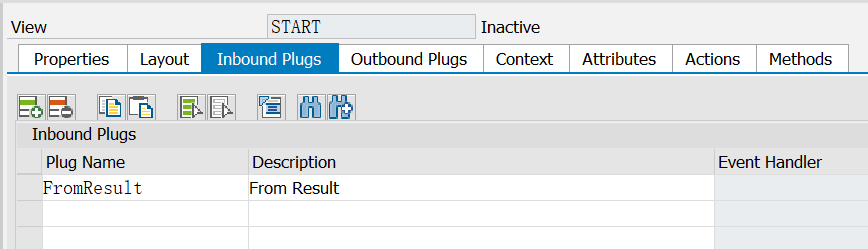

点击“Inbound Plug”选项卡,并创建“FromResult”。

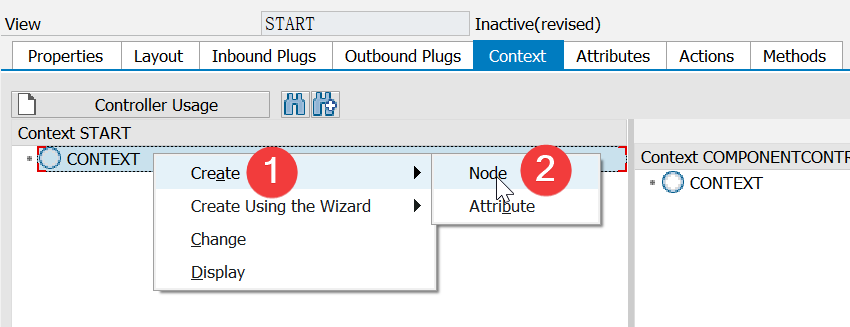

创建视图的上下文,单击“Context”选项卡,首先右键选择创建一个节点。

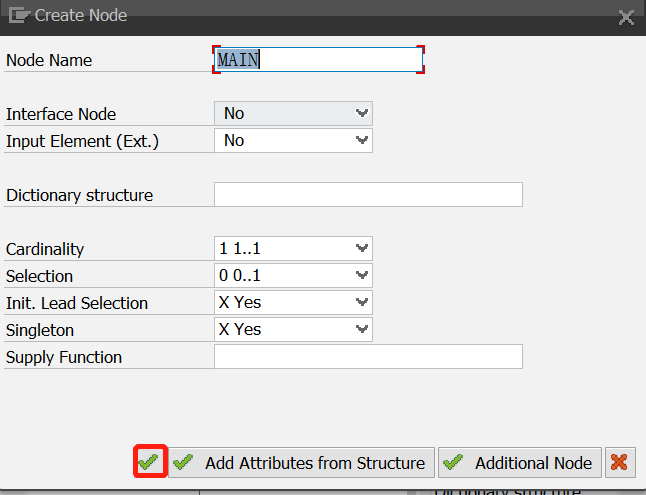

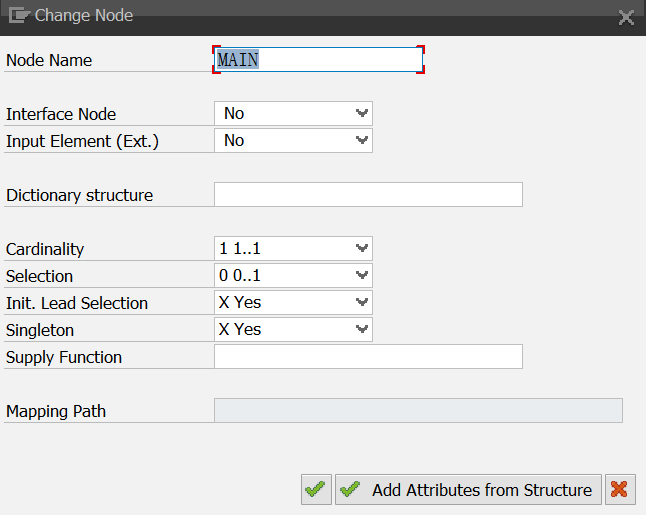

弹出对话框,键入如下,回车。

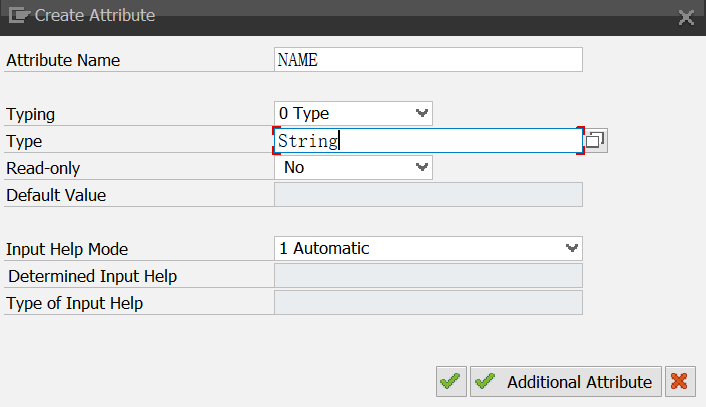

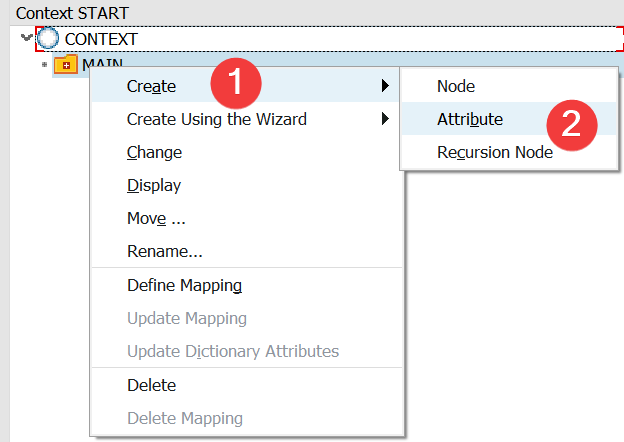

再在MAIN下创建一个属性,选择MAIN节点,右键创建。
输入如下,回车。

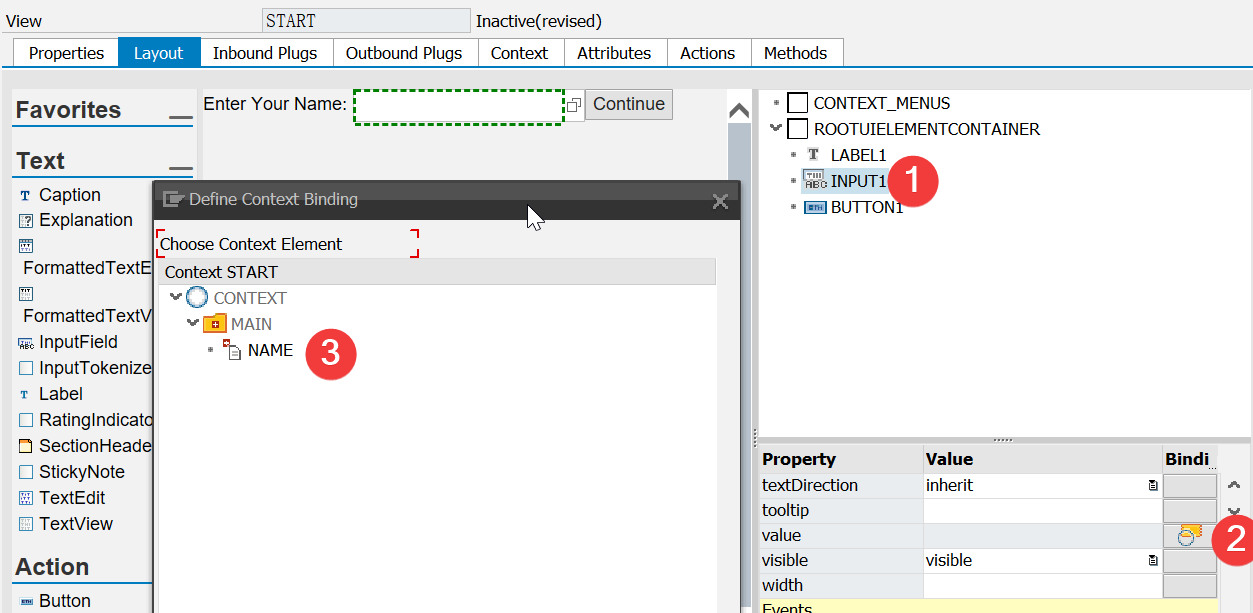

再回到Layout选项卡,给Input1元素映射到视图上下文。单击value旁边的小图标,然后从弹出的对话框选择NAME。

保存并激活所有对象。

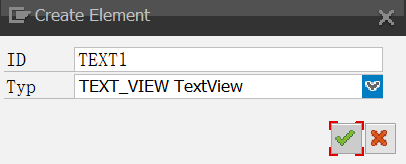

仿照对Start视图的操作,为Result视图添加一个名为“TEXT1”的元素,类型为TextView。并添加一个名为“BUTTON1”的按钮,将动作指定为“Back”。

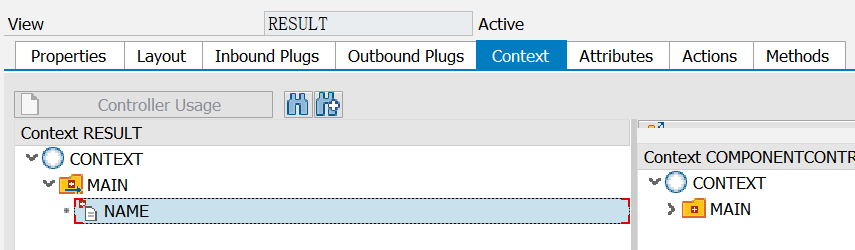

在Context选项卡,创建MAIN节点和NAME属性。

来到Layout,创建TEXT1。

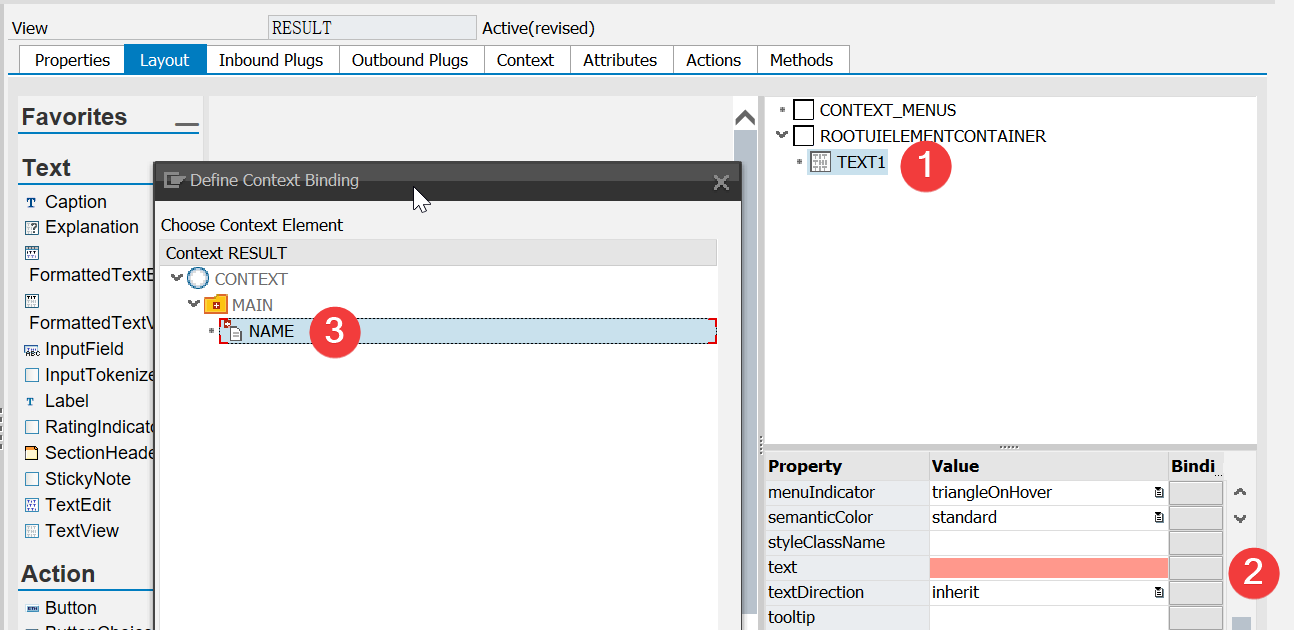

选择TEXT1的text字段,点击右边的小方块,弹出对话框后,选择NAME,回车。

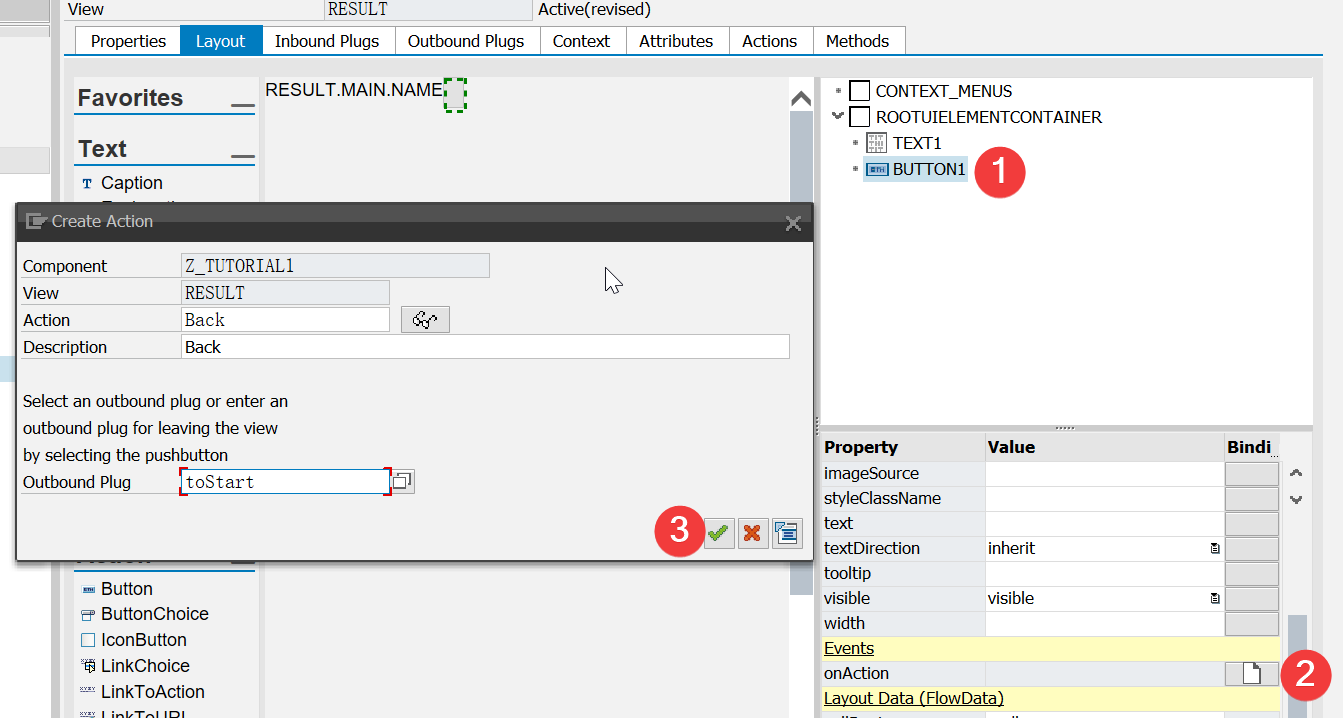

在ROOTUIELEMENTCONTAINER创建一个BUTTON1按钮并为其添加显示文本“Back”和事件触发“Back”。
在弹出的对话框填写如下,回车。在弹出的讯问中选择“是”。

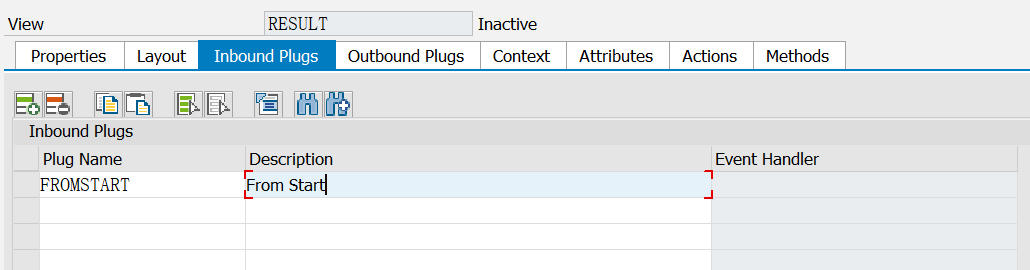

在 Inbound Plugs 输入 FROMSTART。

保存并激活全部对象。

4. 创建组件控制器上下文

通过组件控制器上下文控制数据的传递。

在COMPONENTCONTROLLER,为Context创建节点和属性。

节点MAIN

属性NAME。

保存并激活全部对象。

5. 数据映射

数据映射是组件控制器将用多个视图数据连接起来。

双击左侧的 START 视图,在Context选项卡,右键单击视图控制器的MAIN节点,然后选择“Define Mapping”。

在弹出的对话框中选择MAIN。

为Result视图做同样的操作。

保存并激活所有对象。

6. 从组件控制器访问数据

用户将在START视图中输入数据,并在RESULT视图中显示改值。

来到RESULT视图,单击Methods选项卡,找到“WDDOMODIFYVIEW”方法,双击进入。在代码中键入空行,然后在上方工具栏选择“Web Dynpro Code Wizard”按钮(快捷键Ctrl+F7)。

通过选择上下文的按钮,在弹出的对话框选择NAME,回车两次。

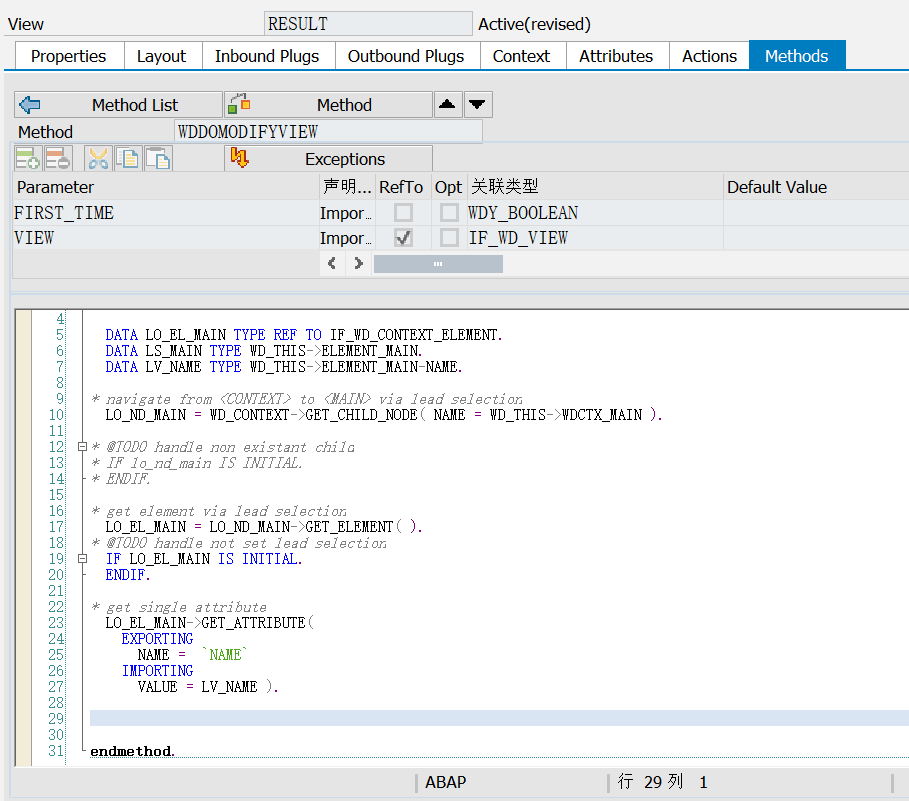

代码已生成。

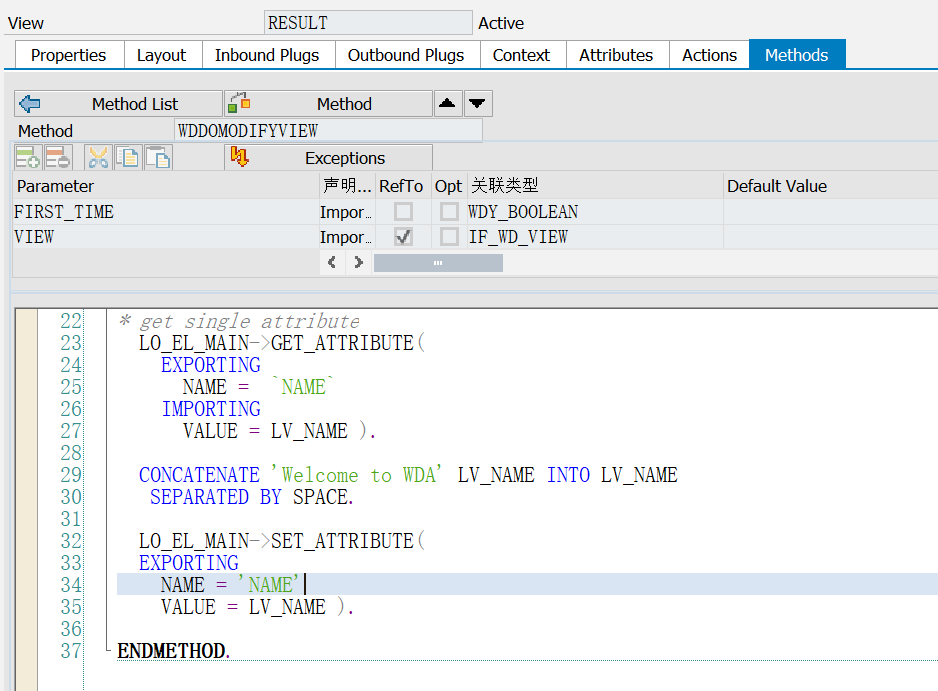

在endmethod之前添加一段逻辑如下。
  CONCATENATE 'Welcome to WDA' LV_NAME INTO LV_NAME
   SEPARATED BY SPACE.

  LO_EL_MAIN->SET_ATTRIBUTE(
  EXPORTING
    NAME = 'NAME'
    VALUE = LV_NAME ).

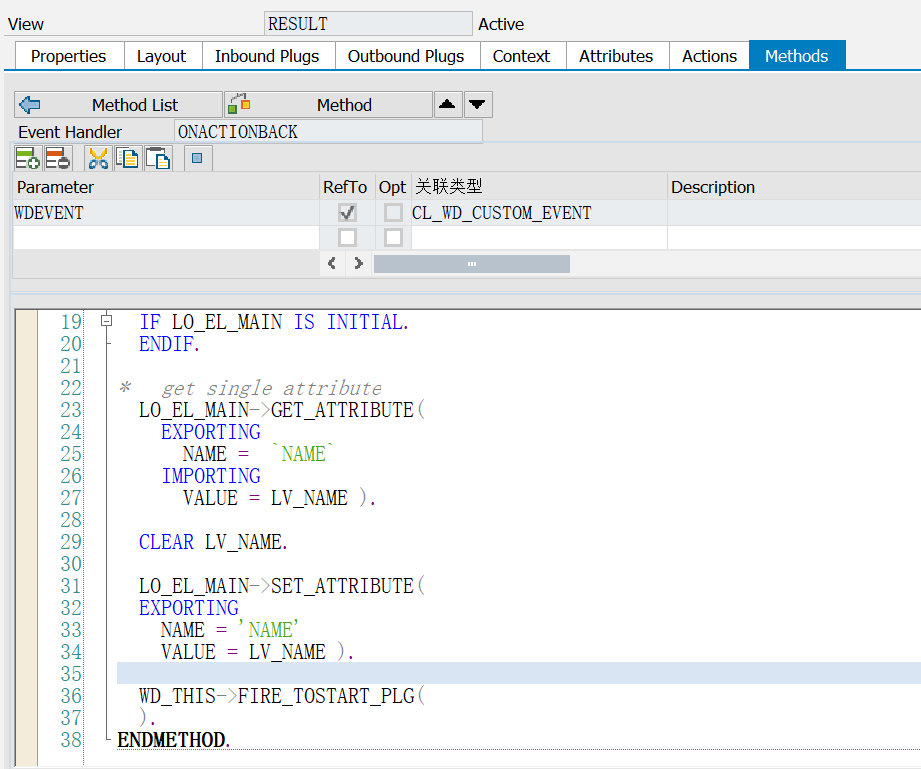

回到 Method List ,找到 ONACTIONBACK 双击进入。在WD_THIS->FIRE_TOSTART_PLG之前插入空行,再次使用“Web Dynpro Code Wizard”按钮生产代码。

在WD_THIS->FIRE_TOSTART_PLG之前插入几行代码

  CLEAR LV_NAME.

  LO_EL_MAIN->SET_ATTRIBUTE(
  EXPORTING
    NAME = 'NAME'
    VALUE = LV_NAME ).

7. 定义导航模式

导航模式允许定义师徒之间的导航流。定义入站和出站插件提供的入口和出口点。导航连接定义视图的显示顺序。

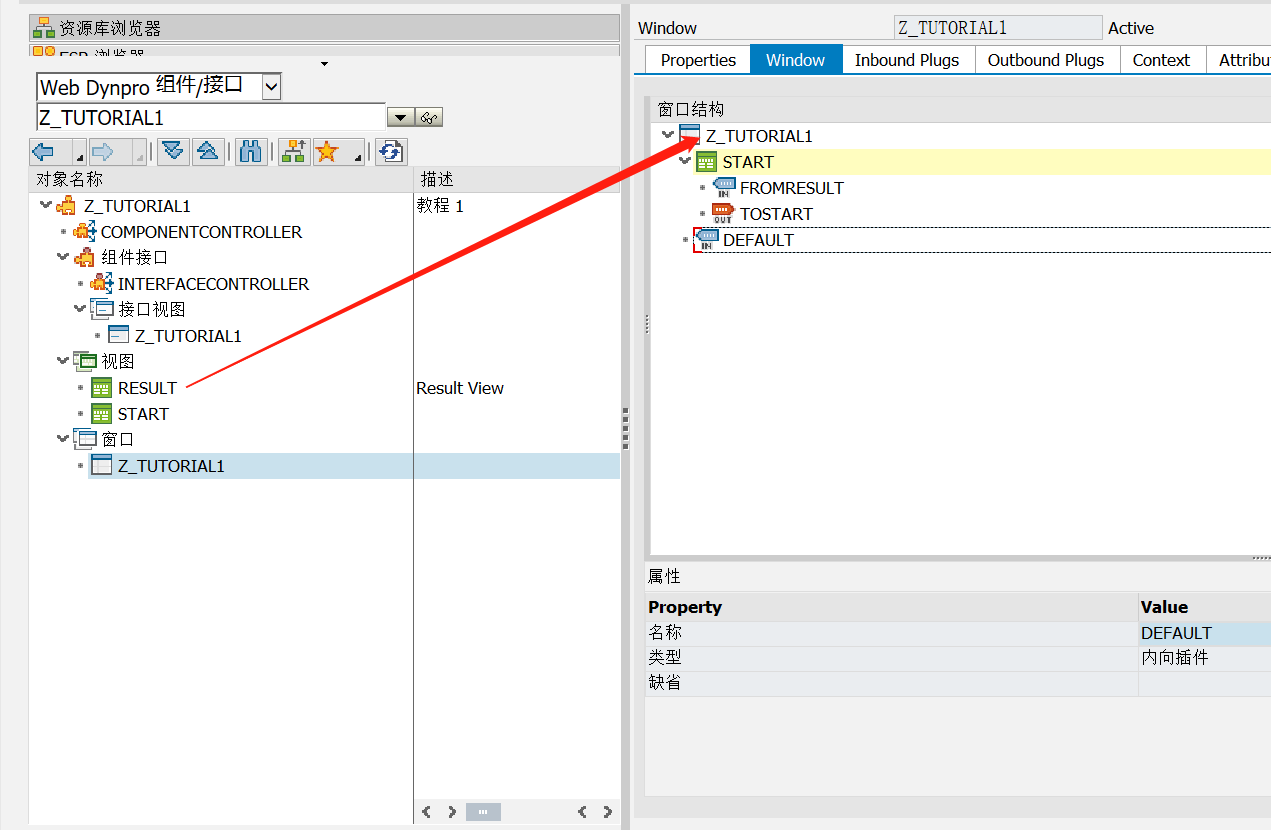

双击窗口下的 Z_TUTORIAL1 ,然后将视图Result拉入Z_TUTORIAL1。

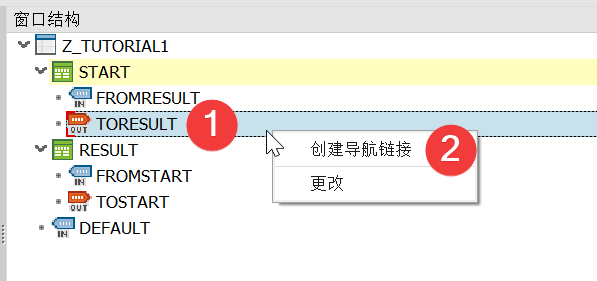

结果如图。在ToResult上右键“创建导航连接”。在弹出的对话框中,“目标视图”输入框通过F4选择“RESULT”,回车。在ToStart上右键“创建导航连接”,在弹出的对话框中,“目标视图”输入框通过F4选择“START”,回车。

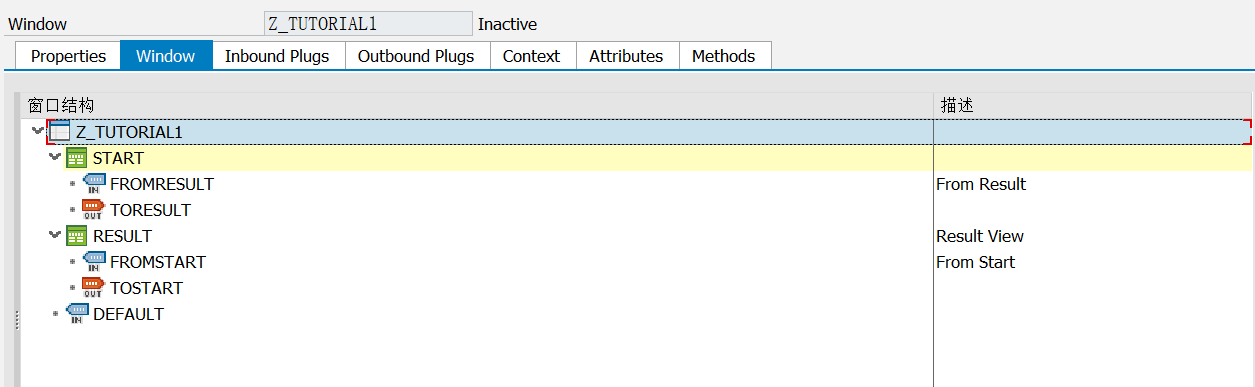

结果如图。

保存并激活所有对象。

8. 创建应用

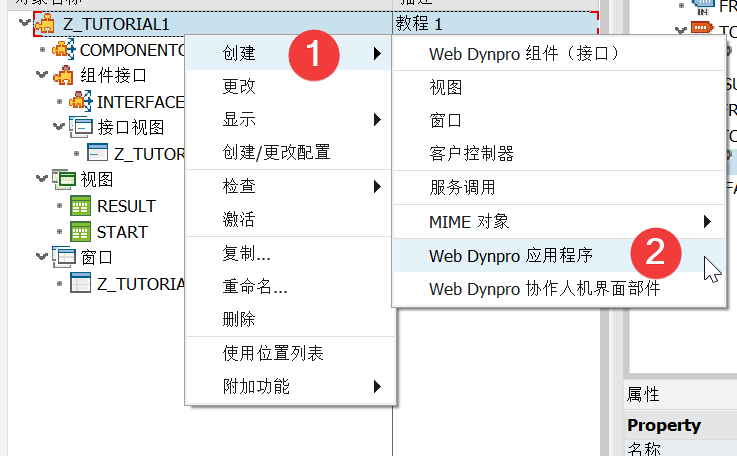

本程序是允许在浏览器中通过URL寻址和显示的WDA对象,通过右键单击左侧对象树中的WDA对象来创建应用程序。

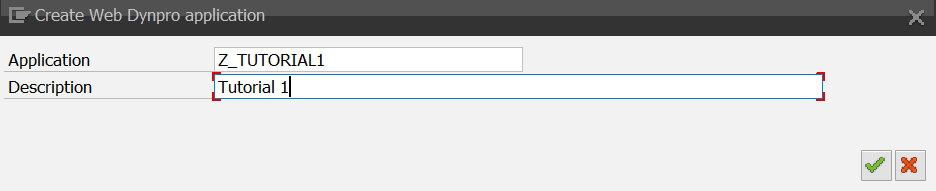

输入描述,并保存为本地对象。

9. 测试WDA应用

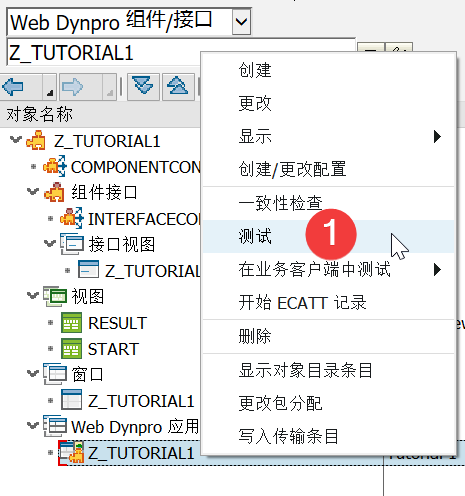

此时在下方出现一个Web Dynpro 应用程序,打开后右键单击测试,就会弹出浏览器界面。

在输入框输入一段文字,单击按钮。

结果如图。
